焊线模型夹复合创新设计

‌焊线模型夹复合创新设计

一、产品概述

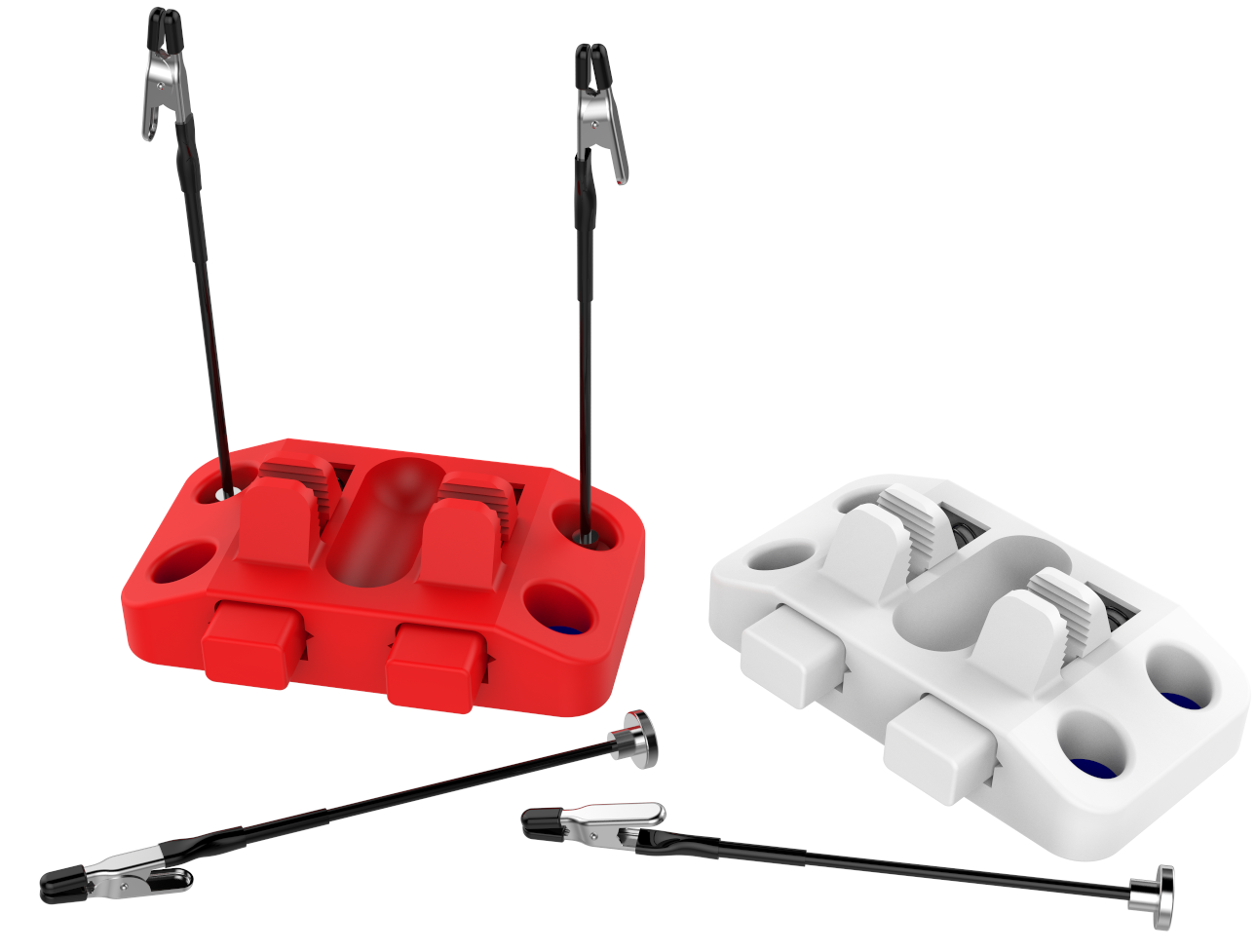

焊线模型夹是一种专为电子工程师和模型制作爱好者设计的高效夹具，用于焊接电线和电子元器件。它结合了稳定的配重块、强大的夹紧力度和隔热能力，确保焊接过程的稳定性和安全性。

二、产品特点

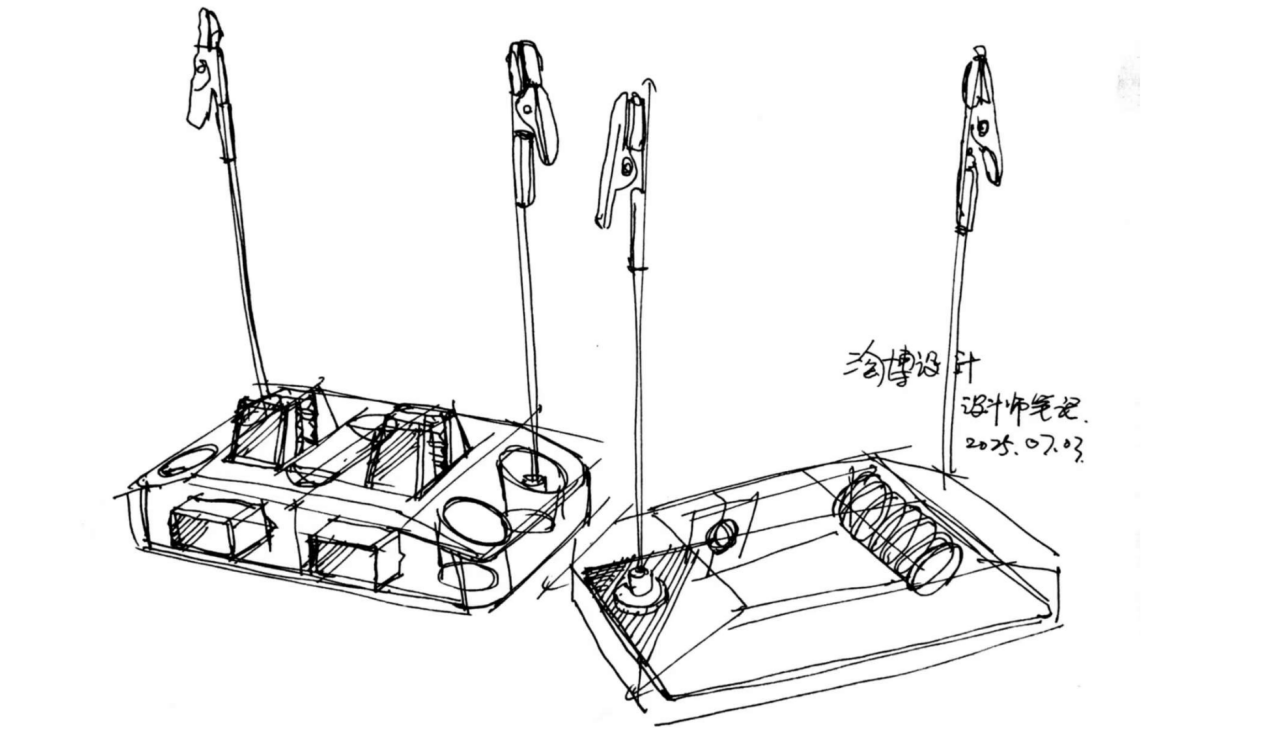

主体结构：

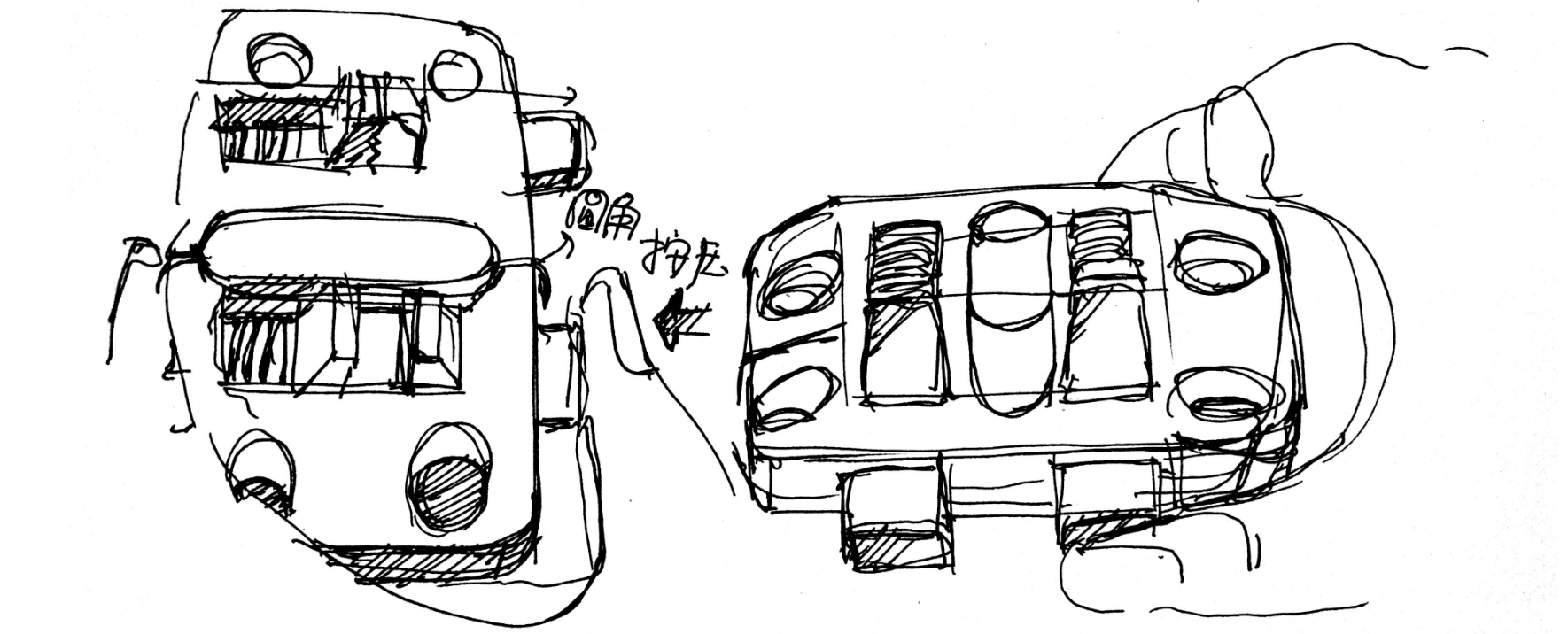

整体圆融造型设计：焊线模型夹整体圆融，少直硬边，适合高频长时间按压使用，不会对手指造成不适。

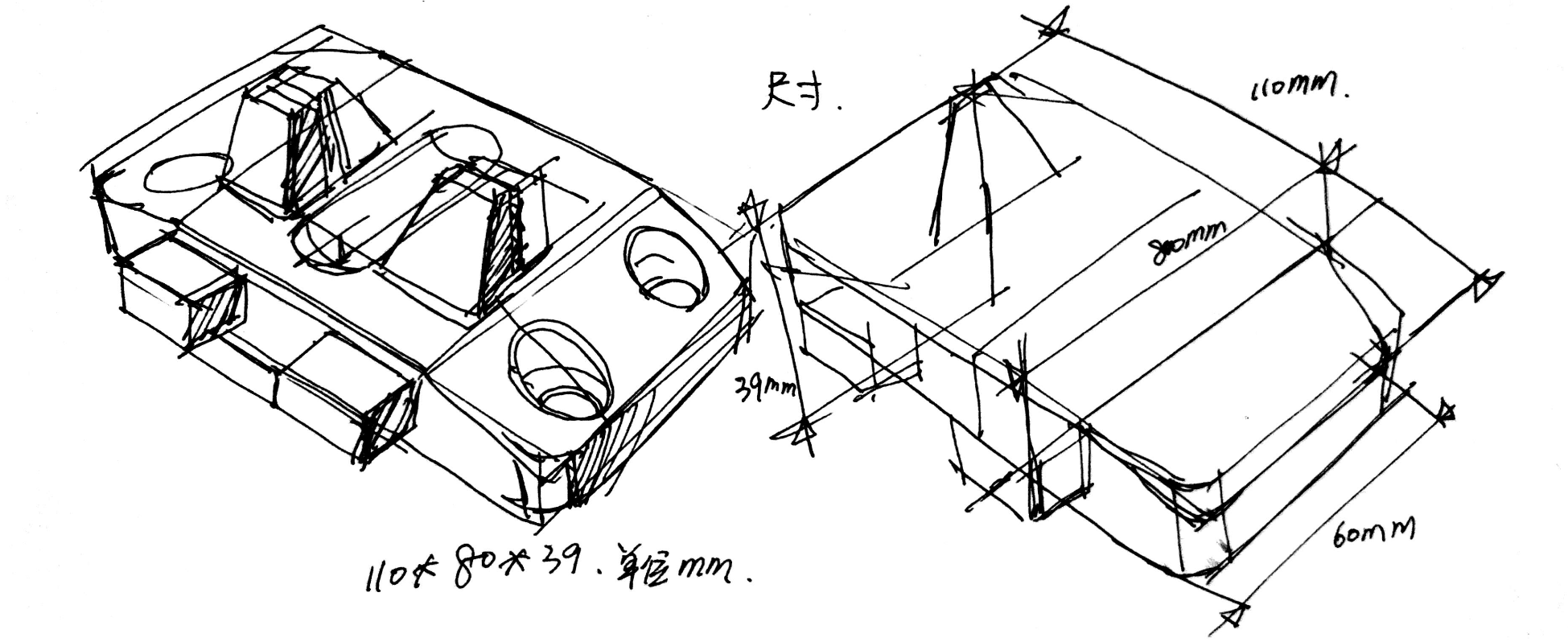

尺寸：焊线夹主体尺寸为800mm x39mm x 110mm，适合各种焊接场景。

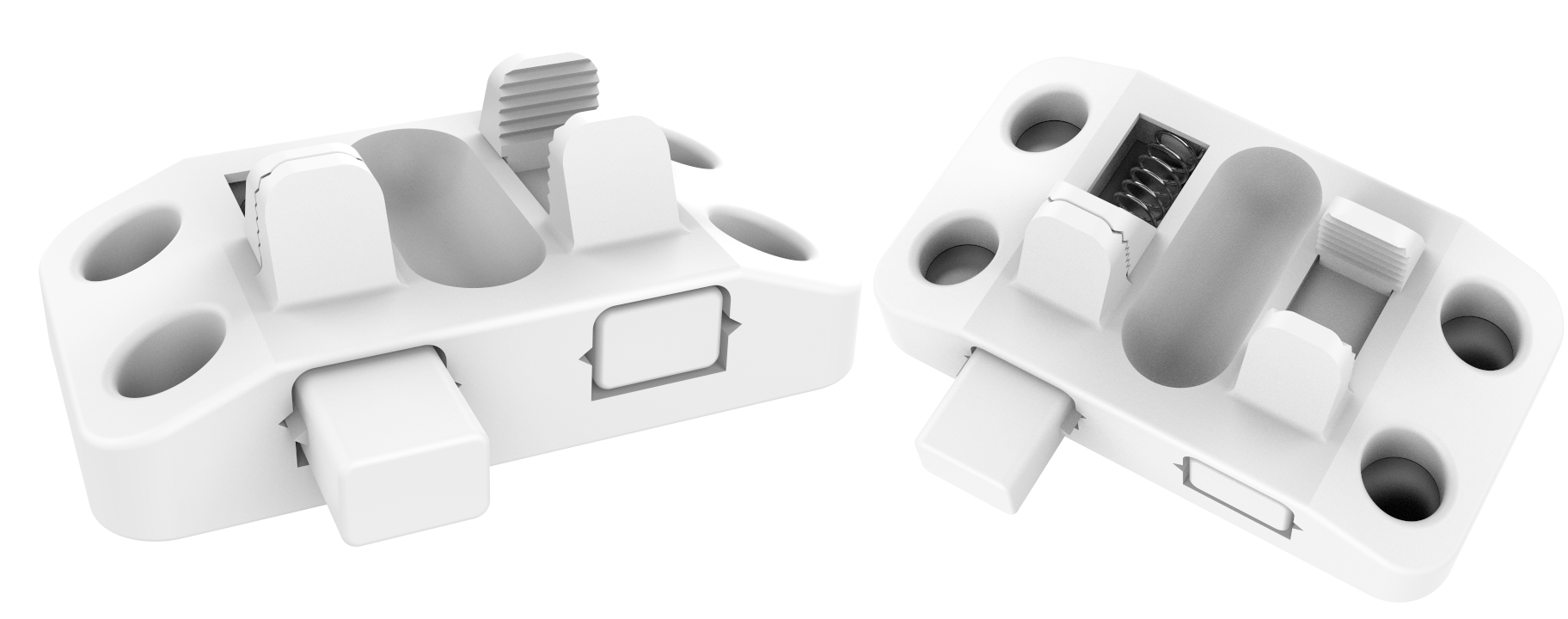

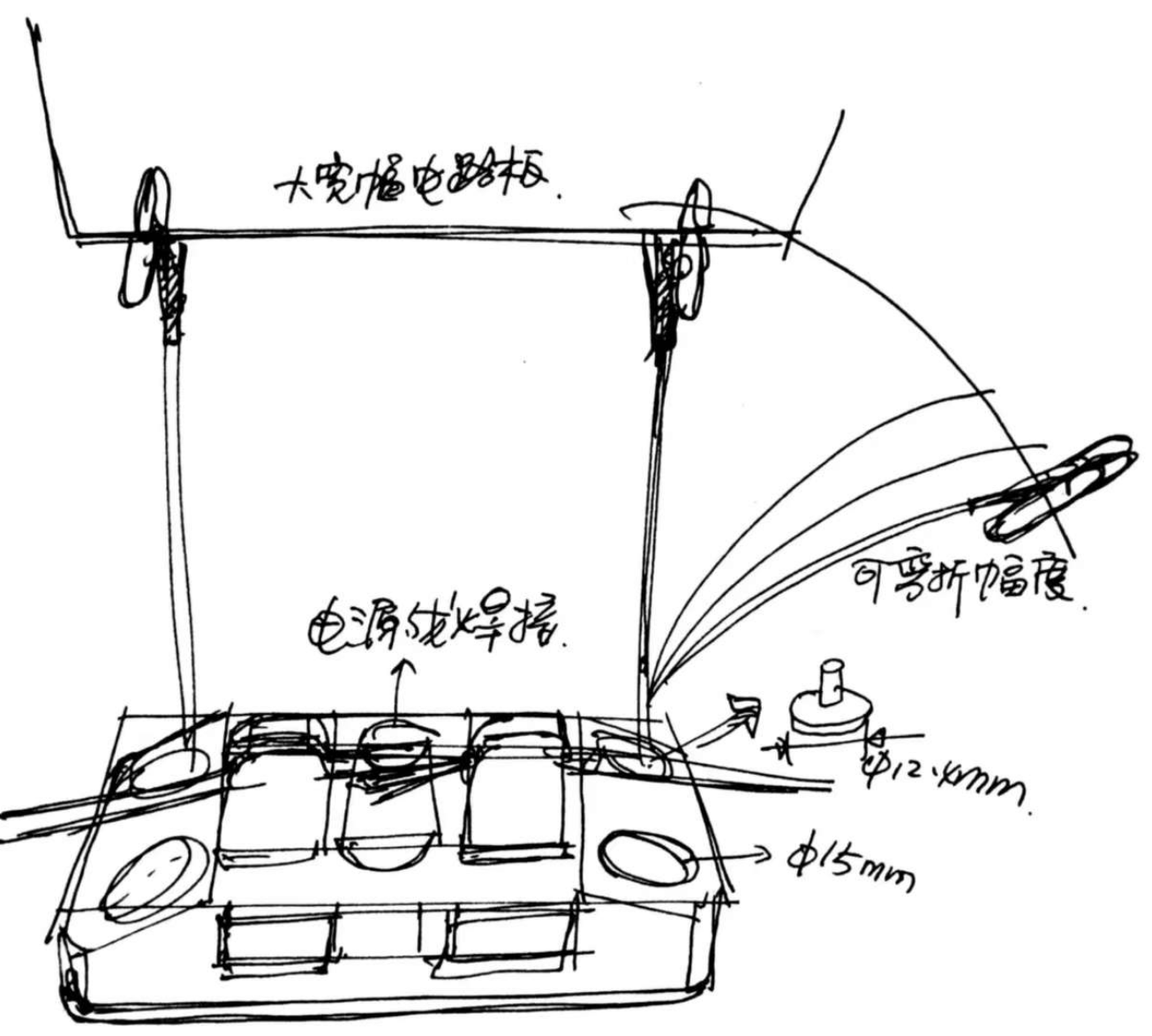

圆孔设计与模型夹：焊线夹两侧各有一个直径为15mm的圆孔，用于防止模型夹的磁吸底座，确保夹具的稳定性和灵活性。

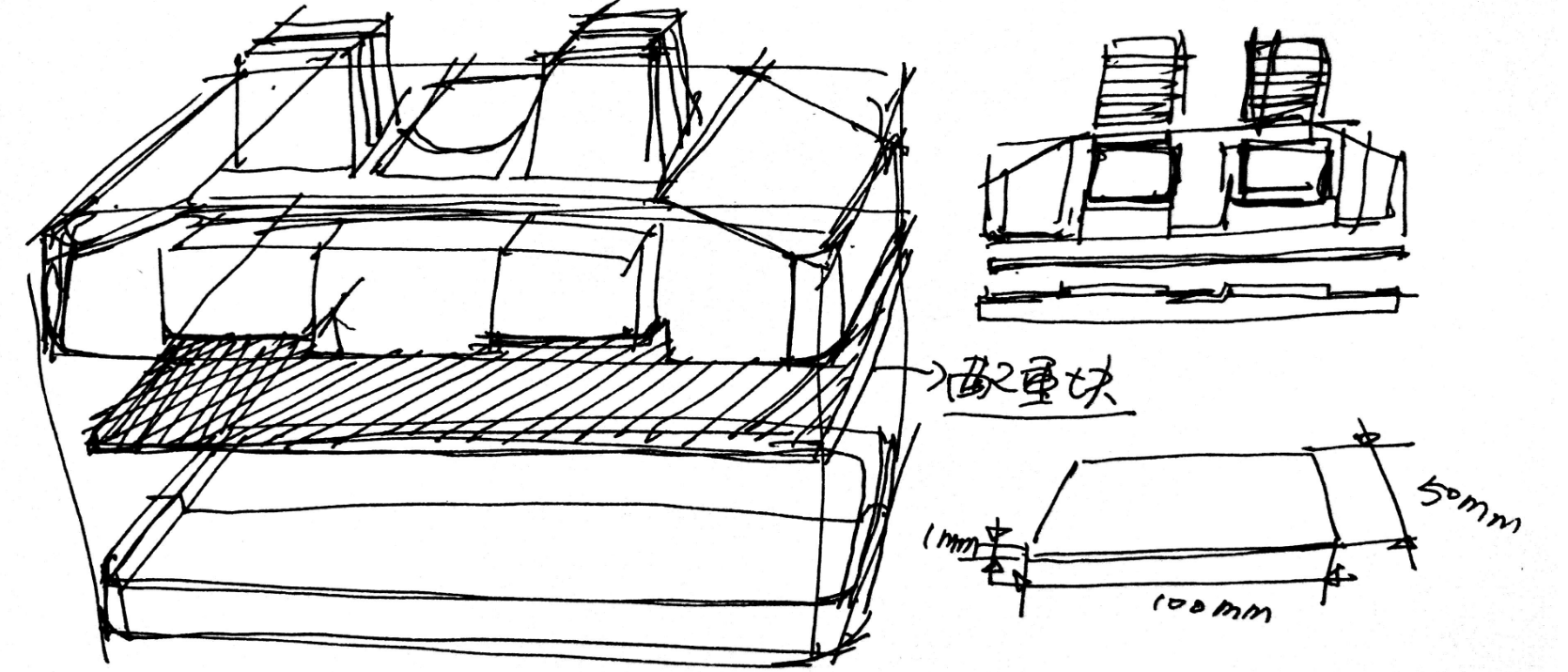

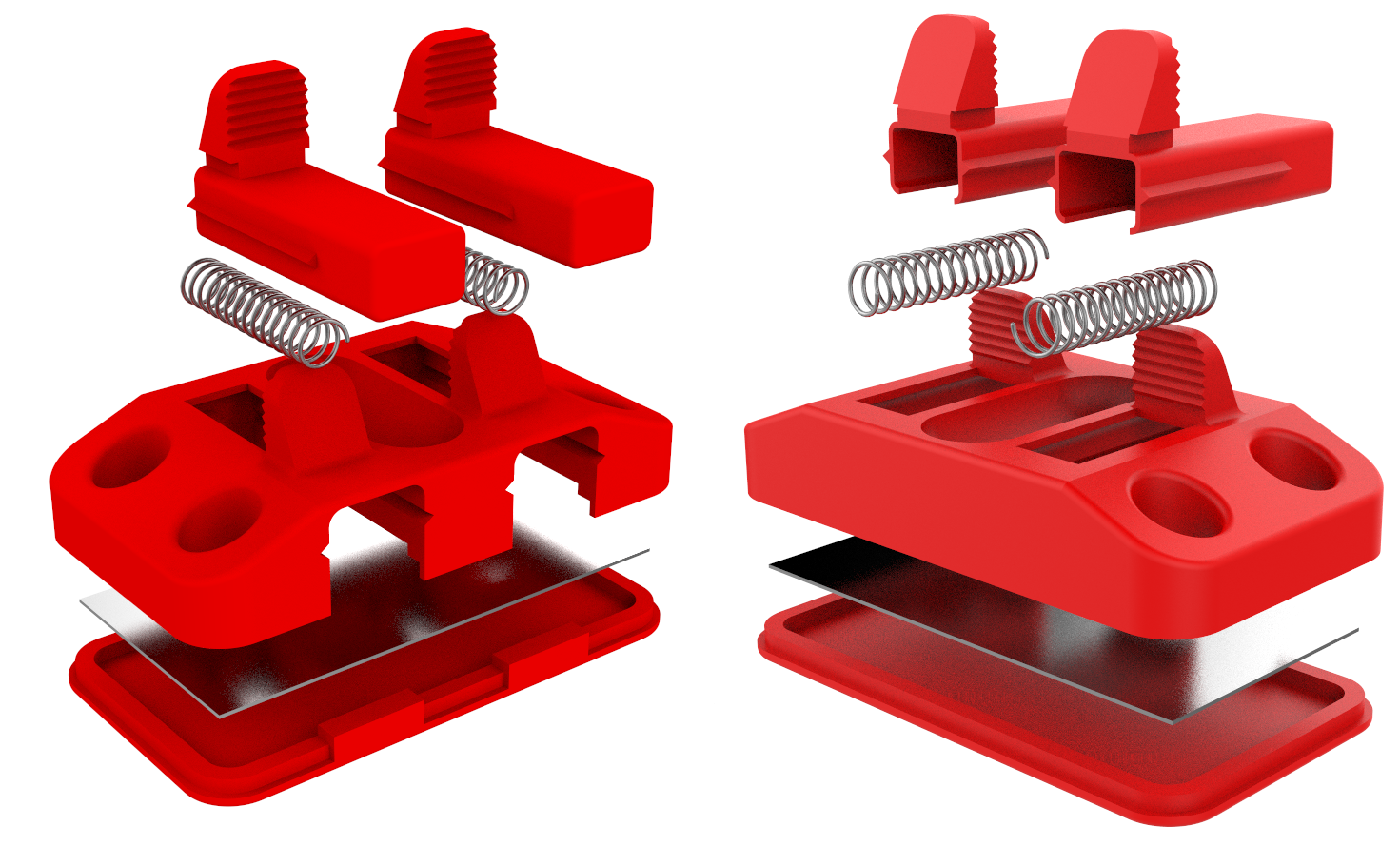

配重块增加稳定性：焊线夹内置50mm x 100mm x 1mm的201不锈钢片配重块，具有磁吸和一定防锈能力，并提供稳定的配中支撑，确保在焊接过程中不会晃动。内置铁片配重块确保在焊接过程中具有良好的稳定性，整体作业能力平稳度远超一般的焊线夹。

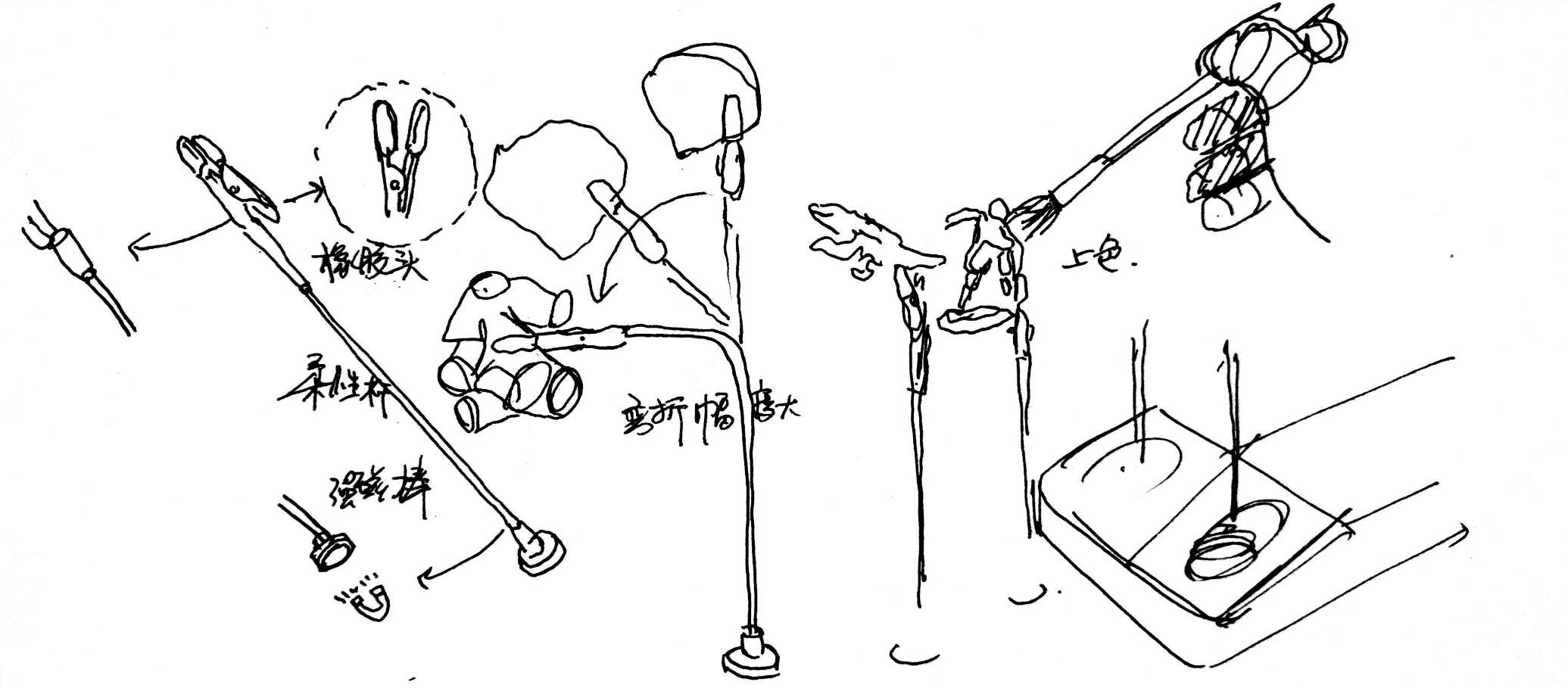

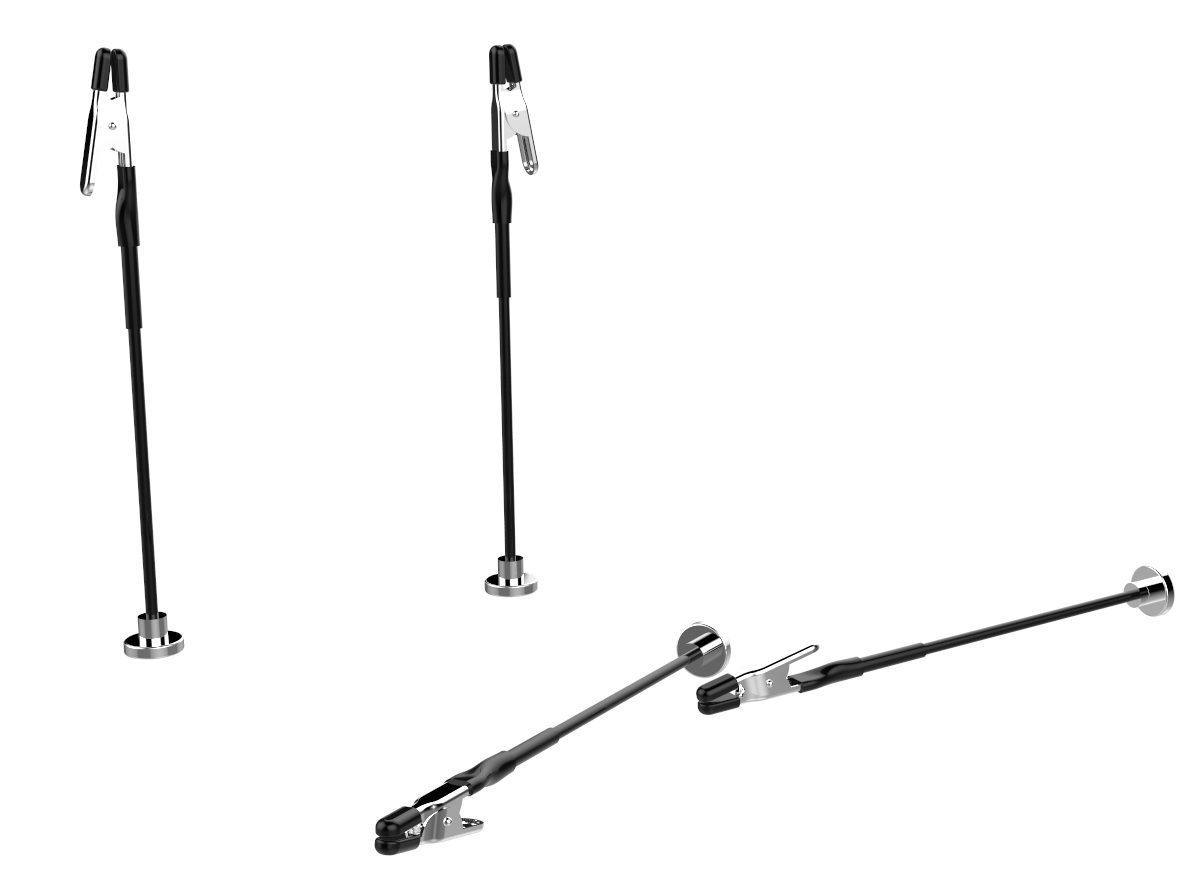

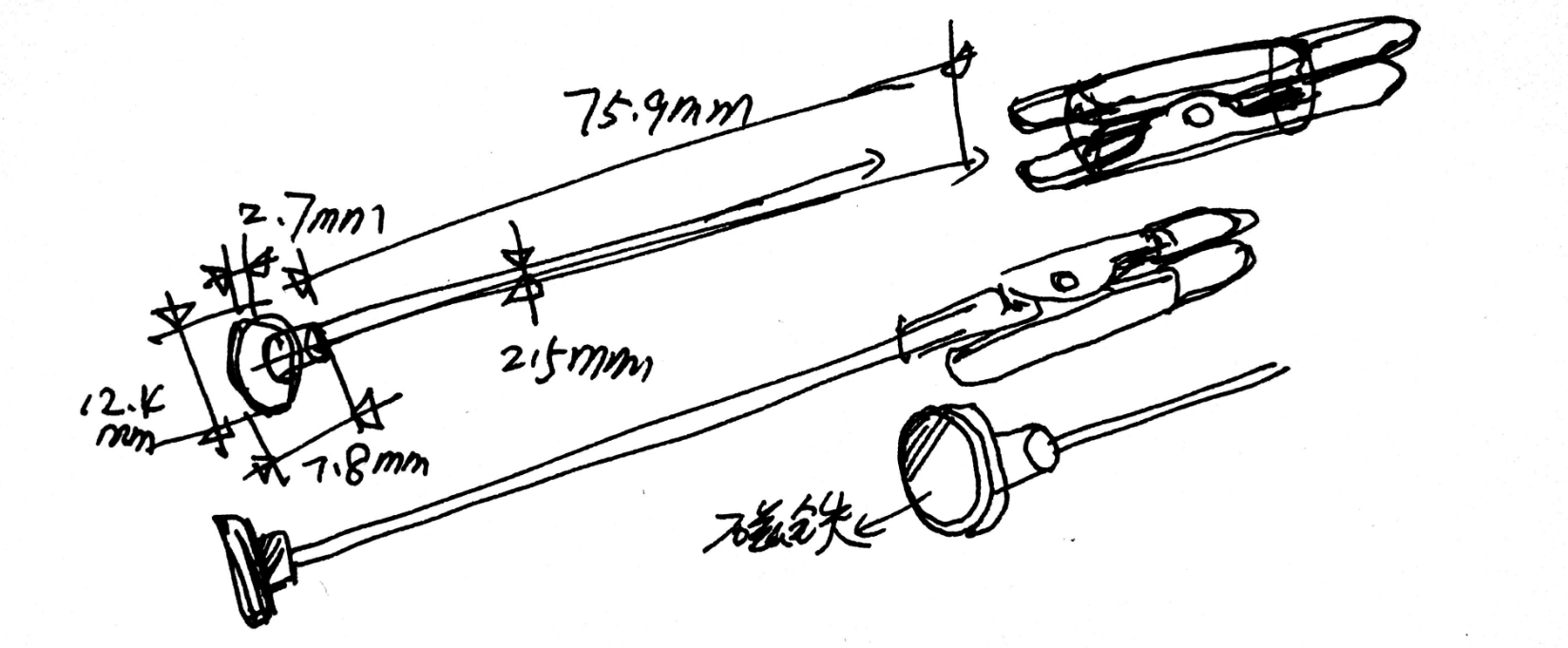

模型夹底座和夹线模块：模型夹底部直径为12.4mm，高2.6mm，内置磁铁，可以牢固吸附在金属表面上。模型夹上有直径约为12.4mm，高为12.8cm的模型线夹，用于夹持电线和电子元器件，最适合焊接导热性强难以焊接的电路板。

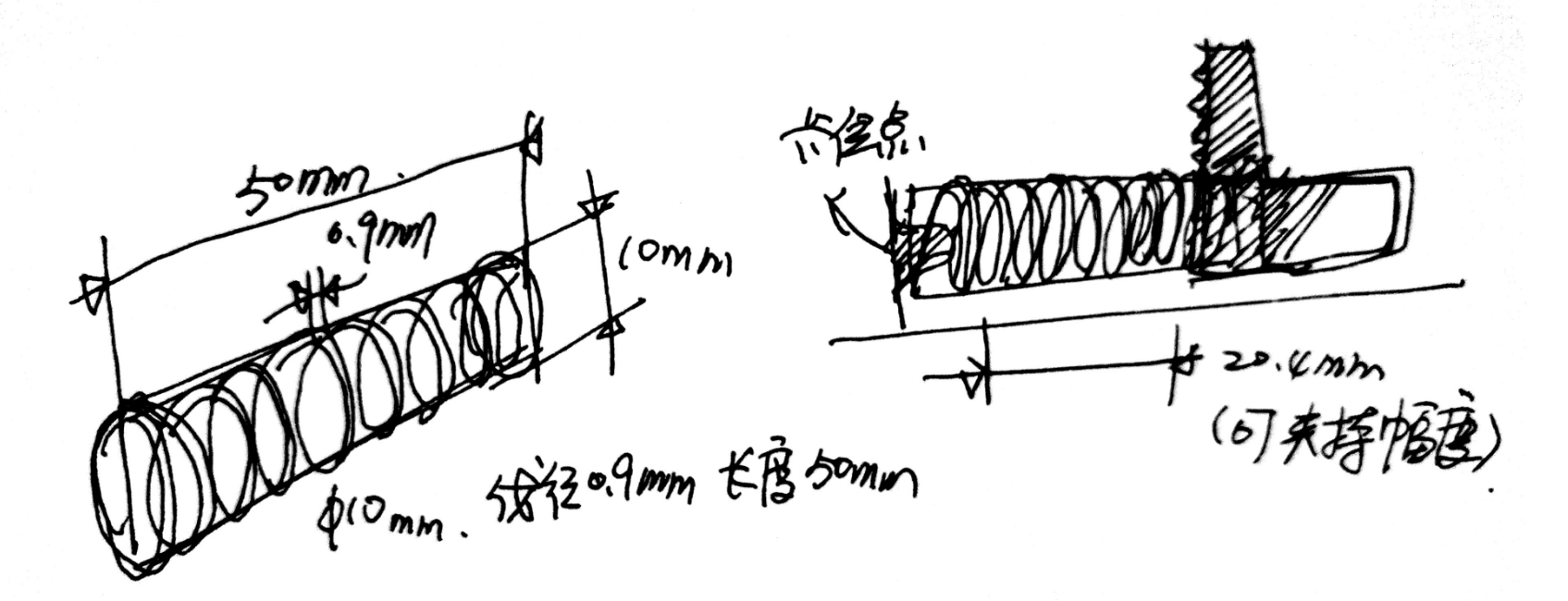

弹簧设计：内置2根直径为10mm，线径直径为0.9mm，长度为50mm的不锈钢弹簧，提供强大的夹紧力度，确保夹线模块具有良好的夹紧效果。

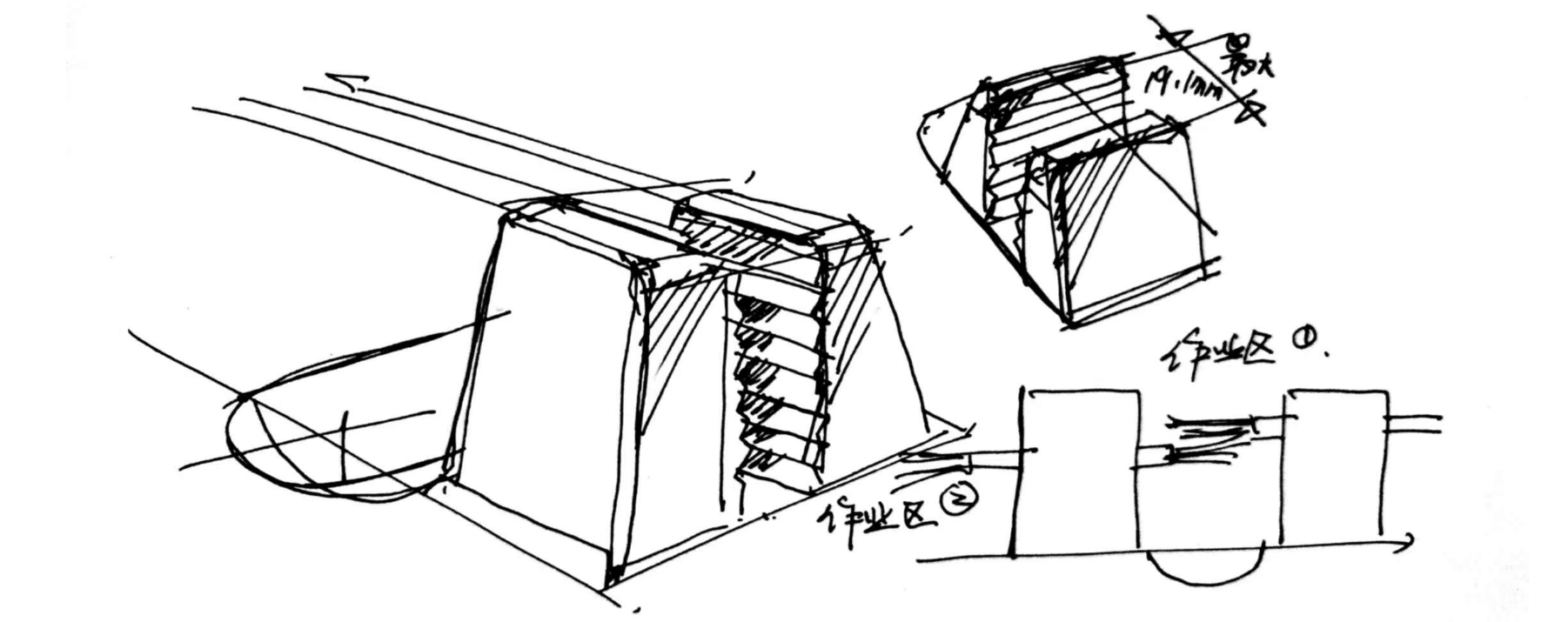

鳄鱼齿设计和隔热能力：两根鳄鱼夹的中间为收集掉落焊接废料的内凹槽，鳄鱼齿设计主要用于焊接电线和具有一定隔热能力的电子元器件。鳄鱼齿具有一定的隔热能力，但尽量避免用于焊接过程中可能产生大热量的电子元器件。

外壳材料：焊线模型夹的外壳主要由PLA打印制作而成，具有良好的耐用性和轻便性。

三、主要应用场景

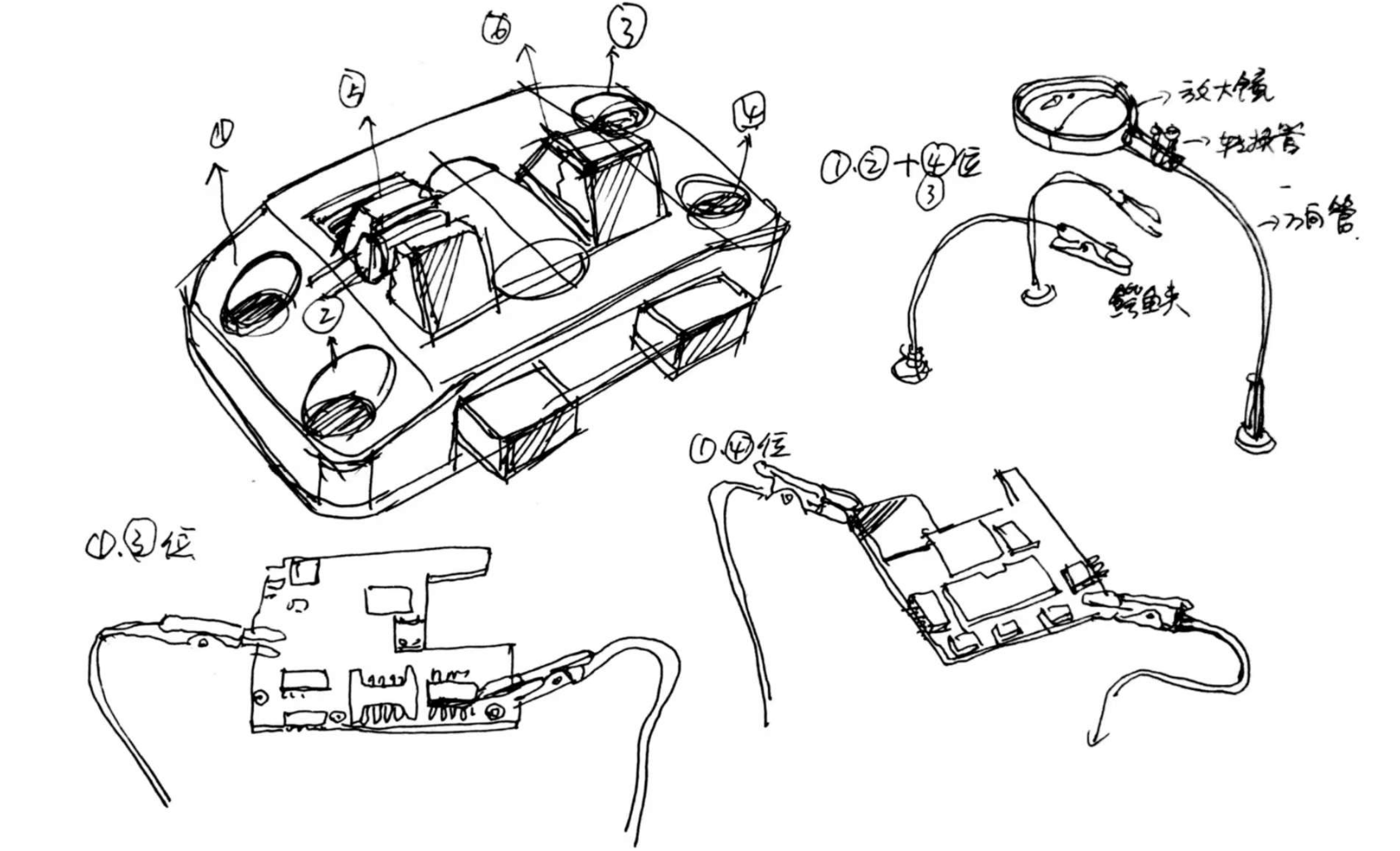

1、电子工程师：适用于电子工程师进行电路板焊接、电子元器件焊接等。调试的夹紧力度和隔热能力，确保焊接过程的稳定性和安全性。

2、模型制作爱好者：适用于模型制作爱好者进行模型上色及磁吸固定。灵活的磁吸圆孔设计和稳定的底座，确保在稳定上色及夹持模型的使用效果。

结论：焊线模型夹以其稳定的配重块、强大的夹紧力度和隔热能力，成为电子工程师和模型制作爱好者的理想夹具。其人性化的设计和坚固耐用的材料，确保了用户在使用过程中的舒适性和安全性。希望这些信息能够帮助您更好地了解焊线模型夹的特点和使用方法。
